從水泥回轉窯低溫區常用的鋁硅系產品硅莫磚中，任意挑選兩塊。其中一塊為硅莫磚1680、一塊為硅莫磚1550。采用靜態坩堝法進行抗堿侵蝕試驗。從各樣磚上切下尺寸為80mm×80mm×80mm的樣塊，在中心位置鉆出φ36mm×40mm的圓柱形凹槽制成坩堝，再切取60mm×60mm×30mm 薄板制成坩堝蓋，對坩堝和坩堝蓋進行烘干處理。向各坩堝中裝入20 g 純化學K2CO3，采用火泥將坩堝蓋與坩堝之間密封。整個坩堝在烘箱中于110℃烘干12h 后置于電爐，并于1100℃保溫5h，待自然冷卻。通過觀察試樣的外觀評價試樣的抗堿侵蝕性能。

從2種坩堝堿侵蝕后外觀照片發現：硅莫磚1680、硅莫磚1550無裂紋出現，其中，硅莫磚 1680和硅莫磚1550中K元素含量變化曲線一致，含量最大的在坩堝底部；隨著侵蝕深度增大，K元素含量急劇下降深度到20mm 之后，K元素含量接近1%，且不再變化。硅莫磚的抗堿侵蝕性能與碳化硅的引入及硅莫磚的顯氣孔率有關。碳化硅高溫下氧化生成的二氧化硅在耐火磚表面與碳酸鉀反應生成玻璃相形成致密層，可有效抑制K元素的侵蝕滲透，使得K元素集中在磚表面區域。

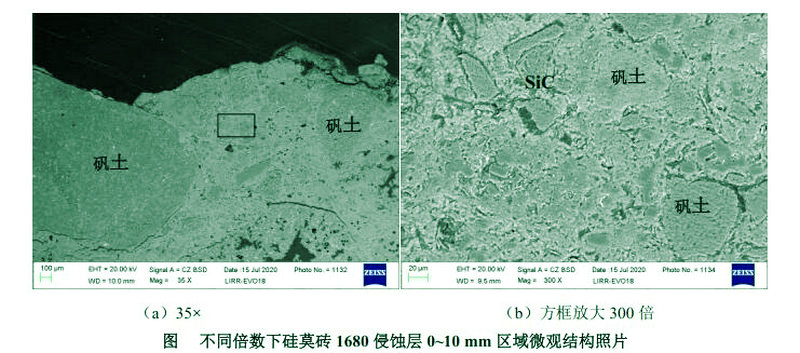

下圖為堿侵蝕后硅莫磚1680侵蝕層0~10mm 區域不同倍數下的SEM 照片。從圖（a）觀察發現：接觸K2CO3的坩堝底部表層結構致密，大顆粒邊緣部分區域出現裂紋。從圖（b）觀察看出：基質中礬土顆粒邊緣被侵蝕明顯，碳化硅無明顯變化。

可以看出：其物相組成主要為剛玉、莫來石和碳化硅，K元素存在于玻璃相中。可見在高溫下硅莫磚基質中礬土易被堿侵蝕，礬土與碳化硅氧化生成的二氧化硅與鉀反應生成液相，液相填充硅莫磚孔隙，封閉耐火磚與堿接觸區域的氣孔和裂隙，形成致密層，阻礙K元素進一步滲透。

總結：硅莫磚1680、硅莫磚1550中因碳化硅加入及部分氧化成二氧化硅填充氣孔，可顯著降低堿的侵蝕，抗堿侵蝕性能優良。堿侵蝕試驗后K元素主要集中在侵蝕面區域，隨著距離增加，K元素含量急劇下降。
