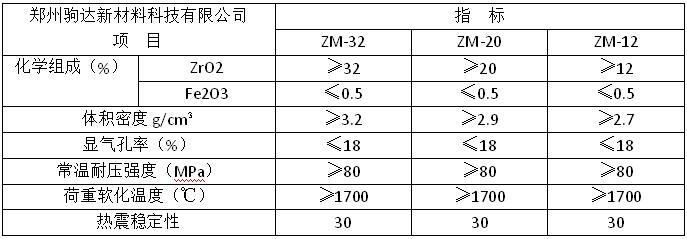

通過在A12O3—SiO2系磚中引入ZrO2改善莫來石的組織結(jié)構(gòu)，可提高莫來石的抗化學(xué)侵蝕性、耐熱震性并降低膨脹系數(shù)，這種含ZrO2的莫來石磚，通稱為鋯莫來石磚，一般由電熔法制得，也有用燒結(jié)法生產(chǎn)的。

燒結(jié)鋯莫來石磚是采用工業(yè)氧化鋁和鋯英石精礦作為原料，通過反應(yīng)燒結(jié)工藝，把氧化鋯引入到莫來石基質(zhì)中制成的特種耐火材料。

將氧化鋯引入到莫來石磚中，利用氧化鋯的相變增韌可以大幅度地提高莫來石材料的高溫力學(xué)性能。氧化鋯對莫來石材料的燒結(jié)具有促進作用，ZrO2的加入，由于低熔點物的產(chǎn)生和空位的形成可以加速ZTM材料的致密化燒結(jié)過程。當(dāng)ZrO2的質(zhì)量分數(shù)為30％時，在1530℃燒成的坯體的相對理論密度達到98％，強度達378MPa，韌性達4.3MPa·m1/2。

以工業(yè)氧化鋁和鋯英石為原料，通過反應(yīng)燒結(jié)制成的鋯莫來石磚，因反應(yīng)和燒結(jié)同時進行，工藝過程控制比較困難。通常，在燒成時先在1450℃保溫，使其致密化，然后再升溫至1600℃進行反應(yīng)，ZrSiO4在大于1535℃分解成ZrO2和SiO2，其中SiO2和Al2O3反應(yīng)生成莫來石，由于ZrSiO4分解時有一部分液相出現(xiàn)，并且ZrSiO4的分解可使顆粒細化，增加比表面積，從而促進燒結(jié)。

研究表明，在鋯英石的加入量小于54.7％時，隨著鋯英石加入量的增加，燒結(jié)試樣的顯微結(jié)構(gòu)由柱狀剛玉構(gòu)成的網(wǎng)絡(luò)逐漸過渡到由柱狀莫來石構(gòu)成的網(wǎng)絡(luò)結(jié)構(gòu)。試樣的高溫抗折強度(1400。C)也隨氧化鋯含量的增加而增大，在氧化鋯含量為23.7％時出現(xiàn)一較大值，而后強度下降。鋯英石的加入有助于抗熱震性的提高。
