1 范圍

本標(biāo)準(zhǔn)規(guī)定了活性石灰回轉(zhuǎn)窯用不燒襯磚的牌號(hào)、技術(shù)要求、試驗(yàn)方法、質(zhì)量評(píng)定程序、包裝、標(biāo)志、運(yùn)輸、儲(chǔ)存和質(zhì)量證明書(shū)。

本標(biāo)準(zhǔn)適用于機(jī)壓成型的活性石灰回轉(zhuǎn)窯用免燒磷酸鹽磚及復(fù)合磷酸鹽磚工作層。

2 規(guī)范性引用標(biāo)準(zhǔn)

下列標(biāo)準(zhǔn)對(duì)于本文件的應(yīng)用是必不可少的，凡是注日期的引用標(biāo)準(zhǔn)，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

GB/T2997 致密定形耐火制品體積密度、顯氣孔率和真氣孔率試驗(yàn)方法

GB/T5072 耐火材料 常溫耐壓強(qiáng)度試驗(yàn)方法

GB/T5988 耐火材料 加熱永久線變化試驗(yàn)方法

GB/T6900 鋁硅系耐火材料化學(xué)分析方法

GB/T7321 定形耐火制品試樣制備方法

GB/T10325 定形耐火制品驗(yàn)收抽樣檢驗(yàn)規(guī)則

GB/T10326 定形耐火制品尺寸、外觀及斷面的檢查方法

GB/T16546 定形耐火制品包裝、標(biāo)志、運(yùn)輸和儲(chǔ)存

GB/T21114 耐火材料X射線熒光光譜化學(xué)分析 熔鑄玻璃片法

GB/T30873 耐火材料 抗熱震性試驗(yàn)方法

YB/T370   耐火材料 荷重軟化溫度試驗(yàn)方法（非示差—升溫差）

3牌號(hào)

活性石灰回轉(zhuǎn)窯用不燒磷酸鹽磚按使用部位、使用條件以及理化指標(biāo)分為SHB-75、SHB-68和SHB-60三個(gè)牌號(hào)，牌號(hào)中S、H、B分別為“石灰”“回轉(zhuǎn)窯”“不燒”的首個(gè)漢字的漢語(yǔ)拼音首字母，阿拉伯?dāng)?shù)字為三氧化二鋁的質(zhì)量百分?jǐn)?shù)。

4 技術(shù)要求

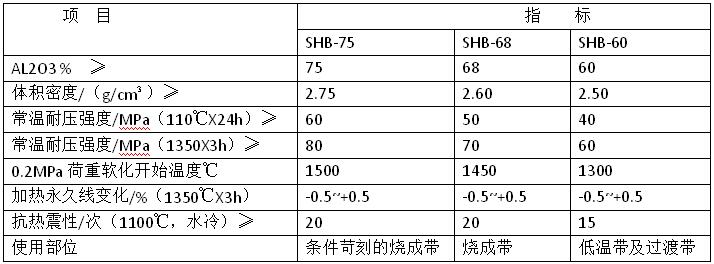

4.1 活性石灰回轉(zhuǎn)窯用不燒磷酸鹽磚應(yīng)符合下表1技術(shù)理化指標(biāo)

4.2 活性石灰回轉(zhuǎn)窯用不燒磷酸鹽磚的尺寸偏差及外觀應(yīng)符合表2的規(guī)定

5 試驗(yàn)方法

2.1 試樣的制樣按GB/T 7321進(jìn)行

2.2 三氧化二鋁的測(cè)定按GB/T6900 或GB/T21114進(jìn)行

2.3 體積密度、顯氣孔率的測(cè)定按 GB/T2997進(jìn)行

2.4 常溫耐壓強(qiáng)度的測(cè)定按GB/T 5072進(jìn)行。

2.5 加熱永久線變化的測(cè)定按GB/T 5988進(jìn)行。

2.6 荷重軟化溫度的測(cè)定按 YB/T 370進(jìn)行

2.7 抗熱震性的測(cè)定按GB/ 30873進(jìn)行。

2.8 尺寸和外觀的檢查按GB/T 10326進(jìn)行。

6 質(zhì)量評(píng)定程序

6.1 組批

產(chǎn)品按同一牌號(hào)組批，每批重量不大于100t

6.2 抽樣及合格判定規(guī)則

產(chǎn)品抽樣按GB/T10325進(jìn)行

6.3 合格評(píng)定形式

合格評(píng)定可采用供貨方聲明、使用方認(rèn)定或第三方認(rèn)證的形式進(jìn)行

7 包裝、標(biāo)志、運(yùn)輸、儲(chǔ)存和質(zhì)量證明書(shū)

7.1 產(chǎn)品的包裝、標(biāo)志、運(yùn)輸、儲(chǔ)存按GB/T 16546 進(jìn)行。

7.2 產(chǎn)品發(fā)出時(shí)應(yīng)附有供方質(zhì)量部門(mén)簽發(fā)的質(zhì)量證明書(shū)，載明供方名稱或廠標(biāo)、需方名稱、生產(chǎn)日期、保質(zhì)期、發(fā)貨日期、合同號(hào)、標(biāo)準(zhǔn)編號(hào)、產(chǎn)品名稱、牌號(hào)、磚號(hào)、批號(hào)及相應(yīng)的理化檢驗(yàn)結(jié)果等。
