采用輕質粘土、頁巖陶粒、輕質高鋁為輕質骨料，粉煤灰漂珠為細粉，應用微粉、超微粉及復合外加劑技術，對輕質、高強、隔熱耐火澆注料進行了試驗室研究，分析討論了輕質澆注料的體積密度、氣孔率、導熱系數、強度及施工用水量的關系。從而研發出了輕質隔熱耐火澆注料。

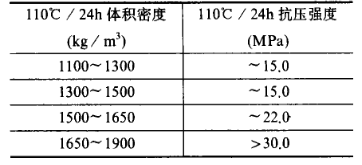

表1輕質澆注料的性能指標
表1是目前輕質澆注料的典型的性能指標。可以看出，市場上的商品高強度輕質澆注料的抗壓強度在30MPa以上，體積密度都很大，已接近重質澆注料。
研究輕質高強隔熱耐火澆注料，就是要 克服既要高強度、使用溫度高，又要體積密度小、導熱系數低、收縮小的矛盾。
1. 試驗方法
將各種物料按一定比例混合，澆注成40mm×40mmx160mm的試塊，110°C/24h烘干，測定試塊的體積密度、強度及抗壓強度大于30MPa樣品的導熱系數，測定樣品的1100℃燒后的線變化率。
2. 原材料的選擇
以頁巖陶粒、粘土陶粒、輕質粘土為骨料，漂珠、焦寶石及硅灰分別為細粉和微粉，分散劑、減水劑為復合外加劑，高鋁水泥為結合劑。其部分原料的理化性能見表2。

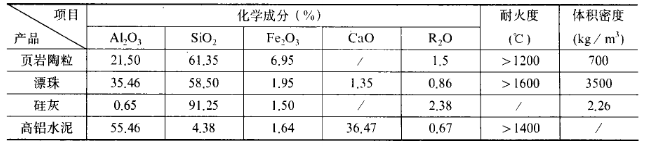

表2 原料的成分特性
3.試驗結果
通過對各種原料的配比試驗，水泥品種及細度的研究，以及微粉和外加劑的系統研究，從中找出體積密度小而強度高的理想配比。其試驗結果見表3。

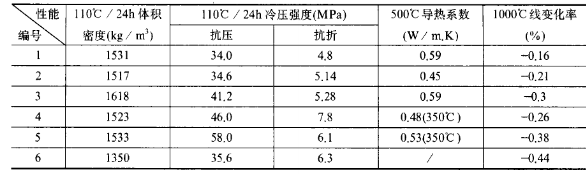

表3 輕質澆注料的性能指標
從表3可以看出，六組試驗結果中，110°C烘干后樣品的體積密度除第三組稍大于1600kg/m3以外，其余各組均小于1600(kg/m3)，抗壓強度都大于30MPa、抗折強度都大于3.0MPa，1000t燒后的線收縮率都小于0.5%。與市場上的輕質澆注料相比，表3中樣品的性能指標都比較優越，達到了輕質、高強的要求。
分析與討論
輕質高強隔熱耐火澆注料目的就是要解決產品既要使用溫度高、強度高，又要體積密度小、導熱系數低、收縮小的矛盾。以下從樣品的體積密度、氣孔率、強度、導熱系數及施工用水量的相互關系，來分析討論輕質澆注料的質量。
1.體積密度與強度的關系
體積密度是輕質隔熱耐火澆注料的一項重要指標，對其它性能有很大的影響。輕質耐火澆注料的體積密度主要取決于所用輕骨料的體積密度。輕骨料的體積密度越小，由此所配制的輕質澆注料的體積密度也越小。此外，配料比例對輕質澆注料的體積密度也有影響，結合材料和細粉的用量越多，澆注料的體積密度越大。輕質隔熱耐火澆注料的體積密度與強度的關系如圖1所示，在骨料、膠結材料和摻和料相同的情況下，體積密度越大，強度越高.但會影響輕質澆注料的隔熱性能。此外，輕質骨料的強度也是影響輕質澆注料強度的重要因素
圖1 輕質耐火澆注料的體積密度及強度的關系(110℃烘干)
2.體積密度、溫度與導熱系數的關系
輕質隔熱耐火澆注料的導熱系數與輕質骨料的種類、膠結材料及體積密度有密切的關系。一般情況下，同種材質的澆注料的體積密度越小，導熱系數也小，圖2示出了它們的關系。
輕質澆注料的導熱系數與溫度也有很大的關系，通常情況下，溫度越高，導熱系數越大。在實際應用中，由于輕質隔熱耐火繞注料內襯斷面上存在著溫度梯度，在不同的部位發生不同的物理變化，也影響其導熱系數。圖3是輕質澆注料的導熱系數與溫度的關系。

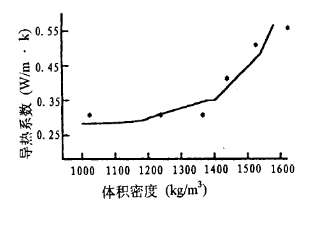

圖2輕質澆注料的體積密度與導熱系數的關系
圖3輕質隔熱澆注料的高溫導熱系數
一般情況下，500°C至900°C之間，導熱系數較低，因為在這一區域，水化物結合和化學結合受到部分破壞，也就是結合水開始排出，還未達到形成陶瓷結合的溫度，氣孔率較高，導熱系數相對較低。當加熱溫度大于1000°C時發生了高溫化學反應和燒結作用，形成了很強的陶瓷結合，這時的導熱系數比前一段的高。
3.輕質澆注料的體積穩定性
輕質隔熱澆注料是不需經過預燒，就在窗爐內直接加熱至高溫下使用，但烘干和受熱后產生過大的收縮會導致出現裂紋而破壞。圖4是輕質隔熱澆注料加熱時的線變化。通常情況下，輕質澆注料的體積密度越大，線收縮率隨溫度的升高而增加的越小。反之，線收縮率隨溫度的升高而增加的越大。

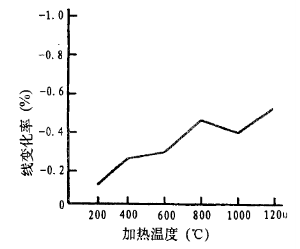

圖4 輕質隔熱澆注料線變化率與溫度的關系
4.添加硅微粉對輕質澆注料性能的影響
添加硅微粉對澆注料的強度、施工用水量、流動性及隔熱性能等均有很大的影響。正如重質澆注料相同，硅微粉和復合外加劑的聯合使用，可以降低輕質澆注料的施工用水，提高了流動性以及輕質澆注料的烘干強度和中溫強度。SiO2超微粉在水中能形成膠體粒子，當有分散劑存在時，粒子表面形成雙電層的重疊而產生靜電斥力，即克服了質點間的分子間作用力，降低了表面能，阻止了粒子之間的吸付絮凝;同時，粒子周圍吸附了分散劑而形成了溶媒層，增大了澆注料的流動性，降低了施工用水量。活性SiO2超微粉在水中形成了膠體粒子，并且膠體粒子表面吸附了由外加劑解離出的反電荷離子而使電位下降，當吸附達到“等電點”時便發生了絮凝。摻加硅微粉的澆注料凝結后，Si02表面形成的—Si—OH基，經干燥脫水架橋，形成了(一Si一O一Si—)網狀結構，從而發生了硬化。在網狀結構中，硅氧鍵隨著溫度的升高而不斷裂，因此強度也不斷提高，可提高澆注料的中溫強度。
硅灰是從硅鐵合金煙霧中收塵而得的，小于5微米的顆粒占80%以上，輕質澆注料中摻加硅灰，使得材料中產生的孔隙微細-氣體難于產生流動，對流傳熱不易進行。同時，也由于材料中的孔隙直徑比氣體分子的平均自由程短，也阻止了由于氣體分子間的碰撞而引起的熱傳遞現象。從材質上看，SiO2本身就是導熱系數低的物質。總之，添加硅灰可提高輕質澆注料的隔熱性能。
輕質高強隔熱耐火澆注料體積密度小于1600kg/m3，110°C /24h烘干后，抗壓強度大于30MPa，1000℃燒后線收縮率小于0.5%。
添加硅微粉和復合外加劑，可以提高輕質澆注料的烘干強度和中溫強度，降低燒注料的施工用水量，改善輕質澆注料的隔熱性能。
通過降低澆注料的體積密度，提高烘干和燒后強度，降低了導熱系數，保證了輕質澆注料的高強性。
導熱系數隨溫度的升高而增大。500°C至900°C間澆注料的導熱系數相對較小，1000°C燒后導熱系數明顯增大。
