微膨脹耐火可塑料該材料具有較好的高溫性能、如耐火度、熱震穩(wěn)定性等：在高、中、低溫下均表現(xiàn)出較好的強(qiáng)度：在1200℃以上使用時，材料顯示微膨脹性能，并在冷卻后表現(xiàn)出正的線變化。分為普通型微膨脹耐火可塑料和快硬性微膨脹耐火可塑料

一：微膨脹耐火可塑料的分類：

普通型微膨脹耐火可塑料為泥膏狀，施工使用較方便，但不易存放，如放置不當(dāng)，將結(jié)合才能硬塊無法使用。該材料干燥時間過長，一般需要（15~20）d，因此產(chǎn)生如下弊端

(1) 未干燥好的材料怕水，雨季無法施工，延誤工期

(2) 材料澆注后，強(qiáng)度跟不上，無法進(jìn)行后續(xù)施工，影響施工進(jìn)度

(3) 材料表、里干燥速度不一致，產(chǎn)生應(yīng)力，造成表面裂紋，影響施工質(zhì)量和工藝美

快硬微膨脹耐火可塑料與前者相比，快硬微膨脹耐火可塑料克服了原有材料的不足，除了上述特性外，還具有以下特點(diǎn)：

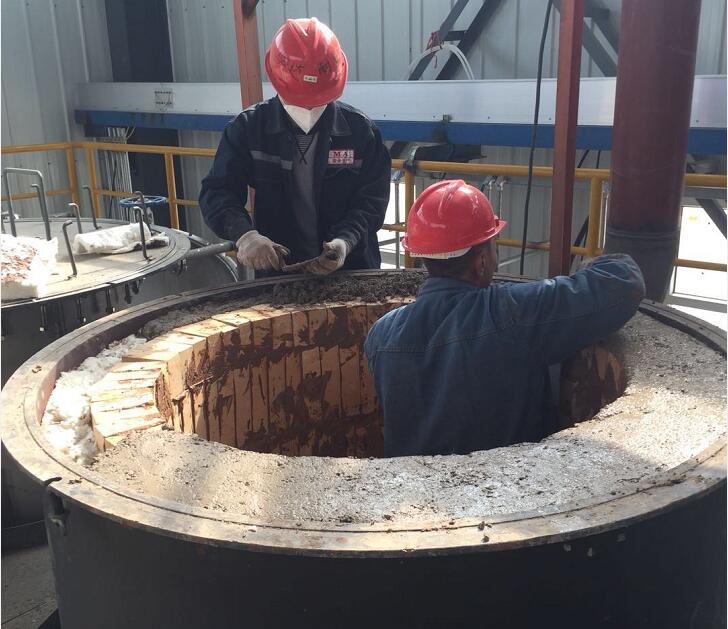

1.1 物料狀態(tài) 改進(jìn)型的可塑料是將骨料、粉料、添加劑經(jīng)嚴(yán)格配比及其他處理制成的袋裝散料，使用時只需加入適量水拌勻即可。并可根據(jù)施工要求澆注成型或搗打成型。

1.2  固化時間短，改進(jìn)后的可塑料，固話時間一般為（4~10h）也可根據(jù)施工需要進(jìn)行調(diào)節(jié)。由于內(nèi)摻添加劑，固話速度大大提高，同時表、里一致，無表面裂紋產(chǎn)生。另外、快速固化后的砌筑體，不怕雨淋，即使在雨季也可以施工，提高了工程質(zhì)量和進(jìn)度。

1.3 儲存、運(yùn)輸方便。該材料為袋裝散料，儲存、運(yùn)輸均很方便，如果不被水泡、雨淋，可儲存1年左右。

1.4 用量省 該材料為干粉料，所含水分極少，因此比前者的用量省1/4左右。

二：微膨脹耐火可塑料的配制工藝

微膨脹耐火可塑料的配制選用 礬土熟料、藍(lán)晶石粉礦、粘土、同時加入一定量的其他礦物原料作為粉料。藍(lán)晶石在高溫下發(fā)生相變，形成高溫性能良好的莫來石并伴隨體積膨脹。藍(lán)晶石（0.149—0.177mm之間）在不同溫度下的物理性能。根據(jù)顯微鏡、差熱及X光衍射綜合分析結(jié)果表明，藍(lán)晶石在1200℃開始有少數(shù)顆粒發(fā)生相變，1300~1500℃完成其相變，1411℃為藍(lán)晶石相變量峰值最大溫度。1400~1500℃藍(lán)晶石的膨脹率最大，比重隨溫度升高而減小。

粘土礦物經(jīng)透射電鏡及X光衍射分析為管狀無序高嶺石。常溫下可塑性很強(qiáng)，在987℃開始發(fā)生相變，形成莫來石及游離SiO2，在1300℃左右SiO2形成方英石。在加熱條件下，高嶺石因水逸出而收縮。在1200℃時，收縮率達(dá)15.6%。為增加材質(zhì)的可塑性而且又不降低其耐火度和微膨脹性，加入一些輔助添加劑。比如需要加入結(jié)合劑，為使骨料與粉料混合使用時，既具有可塑性又不影響高溫性你那個，并有一定存放期。選擇了有機(jī)與無機(jī)結(jié)合劑按一定比例混合的復(fù)合HG-1型結(jié)合劑。該結(jié)合劑具有吸附性，保水性，且使材料燒結(jié)性能好。配置前要對粘土原料進(jìn)行預(yù)處理，煅燒成熟料。然后按工藝流程進(jìn)行配制。藍(lán)晶石的加入量為25~35%：最合適顆粒級為2~0.08mm

微膨脹可塑料的研發(fā)與使用解決了在原有普通耐火可塑料烘爐后發(fā)生線膨脹系數(shù)大的問題，并能夠在保證強(qiáng)度不變的情況下，線膨脹系數(shù)仍然為正數(shù)。
