国产免费无码一区二区视频,三年片在线观看大全有哪些,亚洲国产精品成人精品无码区在线,成全在线观看免费完整版的方法

產品分類

耐材知識

當前位置:首頁 > 耐材知識 > 剛玉-尖晶石質澆注料燒成過程中的線膨脹

剛玉-尖晶石質澆注料燒成過程中的線膨脹

添加時間:2018年6月12日  瀏覽次數:

    由于不定形耐火材料具有省時、省力和節(jié)能等一系列優(yōu)點,因而被廣泛地應用于熱工以及冶金等領域,而剛玉-尖晶石澆注料作為新一代高級耐火材料,已經成功地應用于鋼包以及高爐熱風圍觀內襯等,澆注料的線膨脹率是衡量其高溫使用性能的一個重要指標,因此,研究不同因素對剛玉-尖晶石澆注料線膨脹率的影響,對于在不同使用條件下選擇合適的澆注料具有十分重要的意義。

  本次以電熔剛玉、氧化鎂、硅微粉以及鋁酸鈣水泥為原料,制備了剛玉-尖晶石質澆注料試樣,利用GP-3型高溫膨脹儀測定其在750~1450℃燒成過程中的線膨脹率,考察了電熔剛玉粒度、氧化鎂及水泥加入量等對剛玉-尖晶石澆注料線膨脹率的影響。

  1 實驗

  1.1 實驗原料

  實驗原料采用電熔剛玉、氧化鎂、硅微粉和鋁酸鹽水泥,其化學成分見表1。

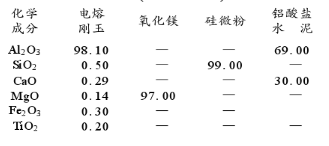

  表1 實驗原料的化學成分



  1.2 實驗方法

  將電熔剛玉、氧化鎂、硅微粉和鋁酸鹽水泥按表2所示的配比稱量,加水7%~8%,混勻,并澆注成尺寸為Φ10mm×50mm的試樣,將成形后的試樣置于120℃下烘烤12h后,利用GP-3型高溫膨脹儀測定其在750~1450℃燒成過程中的線膨脹率LER。

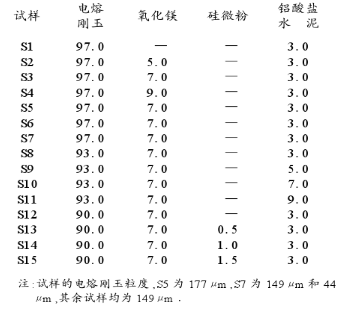

  表2 試樣的配方組成



  2 實驗結果及討論

  2.1 氧化鎂加入量對試樣線膨脹率的影響

  由圖1可見,未添加氧化鎂的試樣(SI),在燒成過程中其線膨脹率較小;隨著氧化鎂加入量和燒成溫度的提高,試樣的線膨脹率增加;當燒成溫度達到1100℃以上時,隨著燒成溫度的提高,各試樣線膨脹迅速增加,例如,當氧化鎂加入量由5%(S2)增加至9%(S4)時,試樣的燒后線膨脹率在1150℃時由0.964%增加至1.168%,在1450℃由1.282%增加至3.968%。

  這是由于在高溫下試樣中的Al2O3分別在試樣中的MgO及水泥中的CaO反應,生成鎂鋁尖晶石以及CaO·6Al2O3(CA6),CaO·2Al2O3(CA2)等礦物,使試樣產生了體積膨脹,由MgO-Al2O3二元系平衡相圖可知,MgO與Al2O3在1000℃時開始反應生成尖晶石,并且隨著溫度的升高,其反應速度加快,尖晶石的生成量增加,同時伴有約5%的速度加快,尖晶石的生成量增加,同時伴有約5%的體積膨脹,從熱力學角度看,該反應在較低溫度下即可以進行。

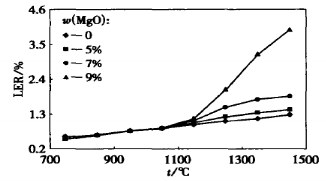

  圖1 氧化鎂加入量對試樣線膨脹率的影響

  據文獻報道,水泥中的CaO與澆注料中的Al2O3在1100℃左右開始反應,生成CA,CA2和CA6,同時隨著溫度的升高,CA大部分轉變?yōu)镃A6和CA2礦物,因此,隨著加熱溫度的升高,試樣的線膨脹率明顯增加。

  2.2 電熔剛玉粒度對試驗線膨脹率的影響

  圖2 示出了電熔剛玉粒度對試樣線膨脹率的影響

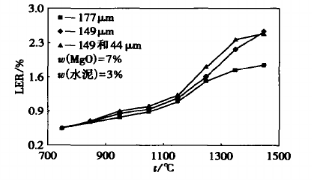

  圖2 電熔剛玉粒度對試樣線膨脹率的影響

  由圖2可見,隨著電熔剛玉粒度的減少和燒成溫度的升高,試樣的線膨脹率增加,并且當燒成溫度高于1200℃時,其線膨脹率大幅度增加。

  隨著配料中剛玉粒度的減少,原料變得越來越細,試樣的比表面積增加,表面能提高,粉體表面及其內部出現晶格缺陷增多,增加了粉體的活性及燒結驅動力,縮短了原子擴散的距離,從而提高了MgO與Al2O3組分間的反應速度。

  2.3 水泥加入量對試樣線膨脹率的影響

  由圖3可見,當水泥的加入量低于7%時,隨著水泥加入量的增加,試驗的線膨脹率升高。

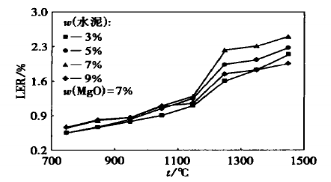

  圖3 水泥加入量對試樣線膨脹率的影響

  加入水泥時,由水泥帶入的雜質成分和試樣中各組分間反應,生成的低熔點產物使試樣產生收縮,當水泥加入量較少時,其產生的收縮不能完全抵消生成尖晶石及CA6,CA2等礦物所產生的膨脹,因此,燒后試樣的線膨脹率隨著燒成溫度的升高而增加,但當水泥加入量較多時,試樣在一定溫度下的線膨脹率開始減少,并且在高溫燒成時(>1250℃),其線膨脹率明顯減小。

  2.4 硅微粉加入量對試樣線膨脹率的影響

  由圖4可見,硅微粉加入量為1.5%的試樣,其線膨脹率在燒成溫度達到1350℃后開始減小,而對于不添加硅微粉和硅微粉加入量分別為0.5%,1.0%的試樣(S12~S14),隨著燒成溫度的提高,其線膨脹率增加。

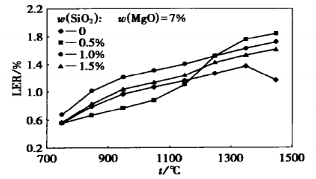

  圖4 硅微粉加入量對試樣線膨脹率的影響

  高溫下試樣的體積膨脹來源于兩個方面:一是MgO與Al2O3間反應生成尖晶石時產生的體積膨脹;二是水泥中的CaO與剛玉中的Al2O反應生成CA6,CA2等礦物產生的體積膨脹,當加入少量的硅微粉后,試樣中的CaO、Al2O3及SiO2間在高溫下形成以CaO-Al2O3-SiO2間在高溫下形成以CaO-Al2O3-SiO2系為主的低熔點化合物,產生的體積收縮不能抵消試樣組分間反應生成的體積膨脹,從而使試樣在宏觀上表現為膨脹。

  將硅微粉加入量增加至1.5%時,當燒成溫度超過1350℃后,試樣開始呈現收縮。

  3 結論

  (1)氧化鎂的加入量對剛玉-尖晶石質澆注料線膨脹率的影響十分明顯,當采用水泥為結合劑且氧化鎂加入量為7%時,澆注料在1450℃的燒后線膨脹率達到了1.846%。

  (2)降低電熔剛玉粒度可以增加澆注料的線膨脹率。

  (3)當氧化鎂加入量一定時,增加水泥的加入量,試樣的線膨脹率先增加后減小。

  (4)在氧化鎂及水泥加入量一定的條件下,增加硅微粉的加入量,能有效地抑制澆注料的線膨脹。

關鍵詞:剛玉澆注料   尖晶石澆注料
版權所有 2013-2028 鄭州駒達新材料科技有限公司 豫ICP備16012381號-1
電話:0371-60288311 傳真:0371-85818311 業(yè)務咨詢:18537113611
郵箱:zzjdnc@163.com QQ:497985876

豫公網安備 41018302000261號

你好 歡迎訂購我公司耐火材料產品
在線客服
主站蜘蛛池模板: 乾安县| 通江县| 徐闻县| 高邮市| 波密县| 项城市| 榆中县| 泽州县| 化德县| 怀安县| 松原市| 元江| 永仁县| 扎赉特旗| 明溪县| 桂阳县| 方城县| 揭阳市| 察雅县| 吐鲁番市| 峨山| 鲜城| 丹凤县| 丰顺县| 天门市| 内乡县| 白山市| 桃园县| 平罗县| 临夏县| 马尔康县| 丹寨县| 襄樊市| 昌邑市| 富锦市| 长治市| 纳雍县| 宜州市| 沧州市| 新和县| 库车县|
