耐火澆注料+水混合制成耐火澆注料漿體是其施工中極為重要的工序。混合是在專(zhuān)門(mén)的混合設(shè)備中以恒定的速度完成的。在混合過(guò)程中產(chǎn)生的混合作用力、混合均勻所需要的時(shí)間以及耐火澆注料漿體的溫度都會(huì)提高。

耐火澆注料混合物中都含有一定數(shù)量的細(xì)粉和微粉，而粉體一般都具有自然團(tuán)聚傾向。粒子的黏附團(tuán)聚的作用力是范德華力和水存在下的毛細(xì)管力，而且兩者在不同組成粉體中的作用更加復(fù)雜。

在加水初期，粒子會(huì)被所謂的吸附層的液膜覆蓋，同時(shí)粒子間出現(xiàn)連接“液橋”。吸附層重疊便產(chǎn)生了吸附力而導(dǎo)致粒子聚結(jié)。該吸附力隨著粒子的接觸面擴(kuò)大而增大，隨之便提高了團(tuán)聚體的強(qiáng)度。

在進(jìn)一步加水或改善粒子中水使之分開(kāi)時(shí)，又可提高被水包裹粒子的數(shù)量，同時(shí)增大轉(zhuǎn)矩。

當(dāng)水含量達(dá)到臨界（轉(zhuǎn)折）水平時(shí)，便會(huì)在粒子間形成“液橋”。系統(tǒng)的抗剪切力則急劇增大（此時(shí)有毛細(xì)管吸引力作用）。通常，抗剪切力是隨著粒子表面積的增加（即粉料粒徑的減小）而增大（因?yàn)橛羞^(guò)量的“液橋”形成）

當(dāng)耐火澆注料中水正好足以充填粒子間的孔隙（氣孔），并覆蓋粒子表面達(dá)到臨界值（轉(zhuǎn)折點(diǎn)處）時(shí)，毛細(xì)管力最強(qiáng)。進(jìn)一步加水便會(huì)導(dǎo)致“液橋”數(shù)量急劇減少，隨之泥料（漿體）的抗剪切力也會(huì)下降。

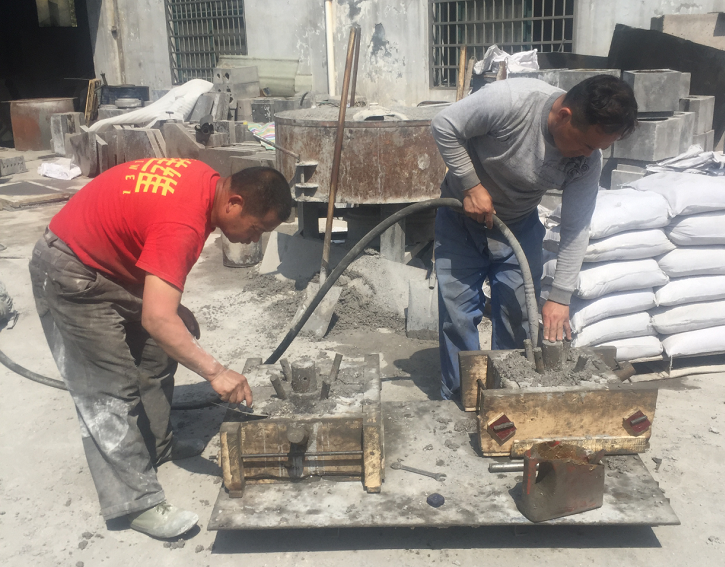

耐火澆注料在加水混合的初期階段往往會(huì)形成含水的團(tuán)聚體（有的團(tuán)聚體內(nèi)還包裹有大量的自由水即非吸附水），它會(huì)嚴(yán)重影響耐火澆注料漿體的流動(dòng)性能。因此，只有將這些團(tuán)聚體打散以形成較小的移動(dòng)單體（粒子或粒子團(tuán)），耐火澆注料漿體才能具有流變性能。

耐火澆注料的混合歷程需要經(jīng)歷以下三個(gè)過(guò)程：

（1）打破干粉料的團(tuán)聚體，并使粉料粒子均化。

（2）將水加入粉料中，使其由于粉狀轉(zhuǎn)變?yōu)榱鲬B(tài)狀，此過(guò)程需要有足夠的混合能，通常稱(chēng)為耐火澆注料的轉(zhuǎn)折點(diǎn)（轉(zhuǎn)變點(diǎn)）

（3）加完所需的全部水之后，將材料混合到適宜的穩(wěn)定狀態(tài)和均質(zhì)狀態(tài)。有時(shí)，在最終階段可施加高的剪切速率以補(bǔ)償強(qiáng)兩過(guò)程混合不足的影響。

（4）混合時(shí)由于細(xì)粒子形成的團(tuán)聚體，因范德華效應(yīng)的增強(qiáng)和粒子尺寸的減少產(chǎn)生的毛細(xì)管力的作用而變得更強(qiáng)。因此，混合過(guò)程中必須克服這些力，才能破壞團(tuán)聚體，使對(duì)應(yīng)的耐火澆注料漿體均化。
