1 范圍
本標(biāo)準(zhǔn)規(guī)定了耐磨耐火可塑料的定義、分類、技術(shù)要求、試驗方法、質(zhì)量評定程序、包裝、標(biāo)志、運輸、貯存及質(zhì)量證明書。
本標(biāo)準(zhǔn)適用于循環(huán)流化床鍋爐用耐磨耐火可塑料。
2 規(guī)范性引用文件
下列文件中的條款通過本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內(nèi)容）或修訂版均不適用于本標(biāo)準(zhǔn)，然而，鼓勵根據(jù)本標(biāo)準(zhǔn)達(dá)成協(xié)議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本使用于本標(biāo)準(zhǔn)。
GB/T6900 粘土、高鋁質(zhì)耐火材料化學(xué)分析方法
GB/T15545—1995 不定型耐火材料包裝、標(biāo)志、運輸和貯存
GB/T17617—1998 耐火原料和不定形耐火材料 取樣
GB/T15545 耐火材料和常溫耐磨性試驗方法
YB/T2206.2—1998 耐火澆注料抗熱震性試驗方法（水急冷法）
YB/T5116—1993 粘土質(zhì)和高鋁質(zhì)耐火可塑料試樣制備方法
YB/T5117—1993 粘土質(zhì)和高鋁質(zhì)耐火可塑料線變化率試驗方法
YB/T5118—1993 粘土質(zhì)和高鋁質(zhì)耐火可塑料強度試驗方法
YB/T5119—1993 粘土質(zhì)和高鋁質(zhì)耐火可塑料可塑值數(shù)試驗方法
YB/T5200—1993 致密耐火澆注料顯氣孔率和體積密度試驗方法
3 定義
本標(biāo)準(zhǔn)采用下列定義：
耐磨耐火可塑料是指以剛玉、莫來石和碳化硅等高級耐火材料為主要原料，在使用溫度下耐磨性能優(yōu)良的特種耐火可塑料。
4 分類
耐磨耐火可塑料按材質(zhì)分為剛玉—莫來石質(zhì)耐磨耐火可塑料料（GMS-65、GMS-75、GMS-85）、碳化硅質(zhì)耐磨耐火可塑料（TS-60和TS-70）兩類五大牌號。G、M、T、S分別為剛、莫、碳、塑的漢語拼音首字母，字母后的數(shù)字代表各牌號材料的主成分的百分含量。
5 技術(shù)要求

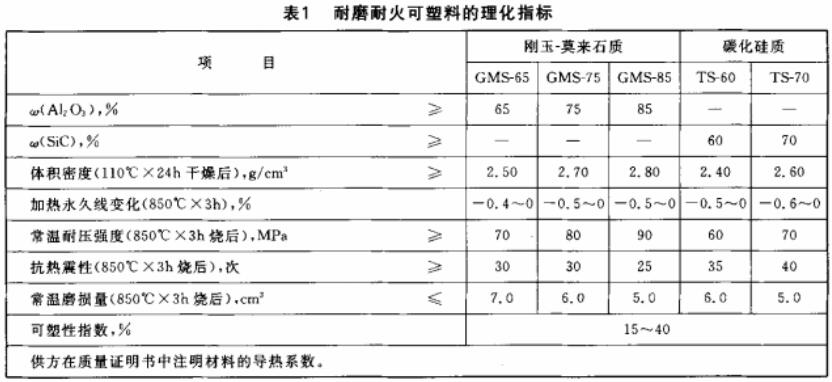

耐磨耐火可塑料的理化指標(biāo)應(yīng)符合表1 的規(guī)定。如有特殊需要，由供需雙方協(xié)商確定。
6 試驗方法
6.1 耐磨耐火可塑料的試樣按 YB/T5116 —1993 進(jìn)行
6.2 AL2O3 的測定按 GB/T 6900進(jìn)行。
6.3 SiC 的測定按 GB/T 16555.1—1996 進(jìn)行。
6.4 體積密度的檢驗按YB/T 5200—1993 進(jìn)行。
6.5 常溫耐壓強度的檢驗按 YB/T5118—1993進(jìn)行。
6.6 常溫磨損量的檢驗按 GB/T 18301—2001 進(jìn)行。
6.7 可塑性指數(shù)的檢驗按 YB/T 5119—1993進(jìn)行。
7 質(zhì)量評定程序
7.1 組批
產(chǎn)品同一牌號組批，每批不超過50t。原料變更時應(yīng)另行組批。
7.2 抽樣及合格判定規(guī)則
7.2.1耐磨耐火可塑料的抽樣按 GB/T 17617 — 1998 進(jìn)行。

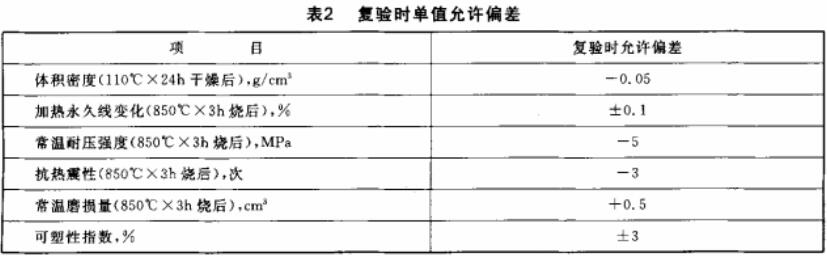

7.2.2 檢驗結(jié)果如有一項不合格時，應(yīng)再抽取雙倍試樣對該項目進(jìn)行復(fù)驗。復(fù)驗結(jié)果的平均值應(yīng)符合
表1的規(guī)定，且單值允許偏差符合表2的規(guī)定，則判為合格，否則為不合格品。
7.2.3 常溫耐壓強度、常溫磨損量、可塑性指數(shù)為驗收時的檢驗項目。
7.3 合格評定形式
合格評定可采用供貨方聲明、使用方認(rèn)定或由第三方認(rèn)證的形式進(jìn)行。
8 包裝、標(biāo)志、運輸貯存及質(zhì)量證明書
8.1 包裝、標(biāo)志、運輸及貯存應(yīng)符合GB/T15545—1995的規(guī)定。
8.2 可將液體結(jié)合劑用塑料桶封裝發(fā)貨。
8.3 產(chǎn)品發(fā)出時供方應(yīng)提供質(zhì)量證明書及使用說明書，質(zhì)量證明書應(yīng)載明供方名稱、需方名稱、生產(chǎn)日期、合同號、產(chǎn)品名稱、牌號、生產(chǎn)批號、檢驗批號、發(fā)貨批號及理化指標(biāo)。
