耐火澆注料是由礦物相和氣孔構(gòu)成的。其組織結(jié)構(gòu)分為宏觀結(jié)構(gòu)和微觀結(jié)構(gòu)。前者系指氣孔的形狀、大小和分布與礦物相之間的關(guān)系，通常能用眼睛觀察或用物理方法測定，故稱宏觀結(jié)構(gòu)：后者系指各相的含量，顆粒大小，形狀和分布排列等情況，一般在顯微鏡下方能鑒別，故稱微觀結(jié)構(gòu)。不定性耐火澆注料系采用振動(dòng)等方法成型，含有較多的水分，與定型耐火材料相比，氣孔較多較大，因此影響高溫下的材料某些使用性能。現(xiàn)只闡述宏觀結(jié)構(gòu)，檢驗(yàn)項(xiàng)目有氣孔率、體積密度（亦稱容積質(zhì)量）、真密度和透氣度。這些性能之間有密切的關(guān)系，是表征材料致密程度的，對其抗渣性、抗熱震性和熱導(dǎo)率等性能有一定的影響。因此，宏觀結(jié)構(gòu)性能是評價(jià)耐火原料和成型體質(zhì)量的重要指標(biāo)。不定形耐火材料成型、拆模后，檢驗(yàn)常溫性能，其他性能檢驗(yàn)用的試樣，應(yīng)進(jìn)行烘干，方能檢驗(yàn)。

制作的試樣中除實(shí)體外，還有許多大小不一、形狀不同的氣孔，即試樣為多孔體。氣孔分三類：一側(cè)封閉另一側(cè)和外界相通的稱為開口氣孔，封閉在試樣中不與外界相通的稱為閉口氣孔，穿通試樣幾面的稱為貫通氣孔。總氣孔率即真氣孔率系指試樣中氣孔總體積占試樣總體積的百分比：在一般情況下，將貫通氣孔并入開口氣孔，閉口氣孔較少且難以直接進(jìn)行測定。因此氣孔率則用開口氣孔率即顯氣孔率表示。顯氣孔率系指試樣中的開口氣孔總體積占試樣總體積的百分比。

體積密度系指試樣烘干后的質(zhì)量與其總體積之比值，幾多孔體的質(zhì)量與其總體積之比值，用Kg/m3或g/cm3 表示。顯氣孔率和體積密度是控制不定形耐火材料施工制作質(zhì)量的依據(jù)之一。兩種性能指標(biāo)，可用同一試樣測定。下表。為常用耐火澆注料的體積密度和顯氣孔率。

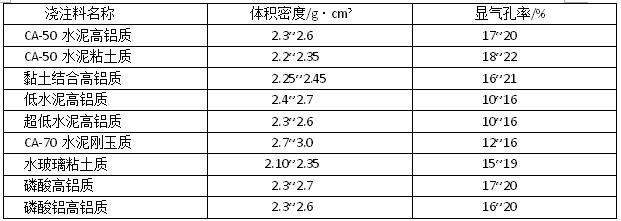

常用耐火澆注料的體積密度和顯氣孔率
